Cómo mantener la temperatura del agua sanitaria sin recirculación con HEAT TRACING
La Universidad Inmaculada, ubicada en Lima, enfrentaba pérdidas constantes de temperatura en su sistema de agua caliente sanitaria.
Esta deficiencia causaba retrasos en el suministro, desperdicio de agua y quejas constantes de los usuarios.
Para resolver este desafío, Control Nautas SAC propuso la instalación de un sistema eléctrico de Heat Tracing, una tecnología diseñada para compensar la pérdida térmica sin necesidad de recurrir a sistemas hidráulicos de recirculación.
El sistema utiliza cables calefactores autorregulantes que se adaptan a la temperatura ambiente, garantizando eficiencia energética, instalación segura y operación automatizada.
A continuación, detallamos cómo se implementó este proyecto, integrando análisis térmico, instalación técnica, y resultados medibles.
Paso 1: Diagnóstico del sistema hidráulico y definición de parámetros térmicos
El análisis técnico realizado por Control Nautas incluyó el levantamiento de condiciones de operación, materiales existentes y puntos críticos de pérdida de calor.
El sistema original no contaba con recirculación, por lo que el calor se disipaba en las tuberías, especialmente durante tiempos sin flujo.
Basado en cálculos térmicos, se definieron las siguientes condiciones:
- Temperatura ambiente promedio: 25 °C
- Temperatura deseada en la piel de la tubería: 110 °C
- Espesor del aislamiento térmico utilizado: 1.5 pulgadas
- Tipo de tubería: acero, diámetro 2 pulgadas
- Potencia térmica requerida: 18 W por metro lineal
Estos parámetros permitieron seleccionar el tipo de cable adecuado y diseñar un sistema que mantuviera la temperatura constante durante todo el período de operación, incluso cuando no circulaba el agua.

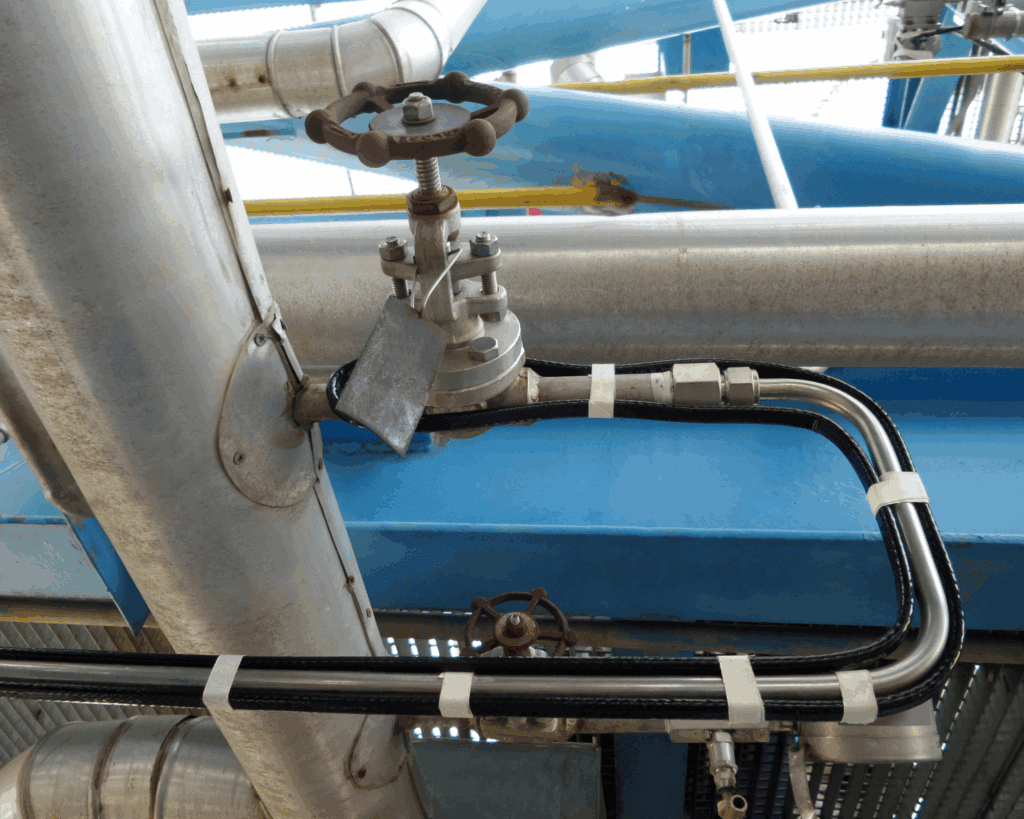

Paso 2: Instalación del sistema Heat Tracing con cable autorregulante
La instalación se realizó con cables calefactores autorregulantes SRM/E, capaces de operar hasta 121 °C de forma continua y resistir exposiciones de hasta 191 °C.
Estos cables fueron aplicados sobre las tuberías mediante cinta de aluminio para garantizar contacto térmico uniforme.
Luego, se colocó aislamiento térmico con lana de roca preformada y cubiertas desmontables para facilitar mantenimiento.
El sistema incluyó sensores de temperatura estratégicamente ubicados, conectados a tableros de control con monitoreo remoto por protocolo Modbus.
Los componentes eléctricos fueron instalados en conformidad con normativas para áreas no peligrosas, asegurando máxima durabilidad y cero mantenimiento correctivo.
Paso 3: Beneficios operativos, ahorro energético y durabilidad del sistema
El sistema demostró ser altamente eficiente desde su puesta en marcha. La temperatura se mantiene estable incluso en tramos sin flujo, y el agua caliente está disponible de forma inmediata en todos los puntos de uso.
Esto ha reducido el desperdicio de agua, mejorado el confort y eliminado la necesidad de recirculación.
Entre los beneficios técnicos obtenidos se destacan:
- Ahorro energético gracias al aislamiento térmico de baja conductividad.
- Reducción de horas de parada operativa tras cortes de agua o energía.
- Prevención de fallas en válvulas, bombas y empaques por sobrepresión causada por fluidos fríos.
- Control constante de temperatura mediante sensores RTD y tableros de control.
- Costos de mantenimiento cercanos a cero gracias a la calidad de materiales utilizados.
Paso 4: Ventajas técnicas del Heat Tracing en entornos institucionales
El sistema de Heat Tracing implementado por Control Nautas ofrece soluciones concretas a los desafíos térmicos comunes en instalaciones de gran tamaño. Sus beneficios clave incluyen:
- Eliminación de la necesidad de sistemas de recirculación.
- Ahorro de agua y energía desde el primer día de operación.
- Instalación rápida sin afectar las actividades del recinto.
- Seguridad térmica en todos los tramos de tubería, incluso en condiciones adversas.
- Adaptabilidad a futuros proyectos o expansiones del sistema hidráulico.
Este tipo de tecnología no solo es aplicable a universidades, sino también a hospitales, industrias farmacéuticas, hoteles y centros logísticos que requieren continuidad térmica y eficiencia energética.
Paso 5: Recomendaciones técnicas para la implementación de Heat Tracing
Para replicar el éxito de este proyecto, es fundamental realizar una ingeniería térmica detallada. En Control Nautas recomendamos:
- Calcular la carga térmica por tramo y ambiente.
- Utilizar cables con capacidad autorregulante y materiales certificados.
- Aplicar aislamiento desmontable en válvulas y zonas de inspección.
- Incorporar sensores RTD y sistemas de control centralizado.
- Evaluar condiciones ambientales y clasificación del área antes del diseño.
Un sistema bien diseñado no solo resuelve un problema inmediato, sino que garantiza operación eficiente a largo plazo.
Sobre Control Nautas SAC
Control Nautas SAC es una empresa peruana con más de 15 años de experiencia en automatización, trazado térmico y soluciones de control de procesos.
Especializados en proyectos llave en mano, brindan servicios de ingeniería, instalación y mantenimiento en sectores como educación, minería, energía, salud y alimentación.
Su enfoque combina tecnología de última generación, personal técnico certificado y compromiso con la eficiencia energética.
El caso de la Universidad Inmaculada representa una muestra clara de su capacidad para transformar problemas operativos en soluciones duraderas, con resultados comprobables y medibles.
