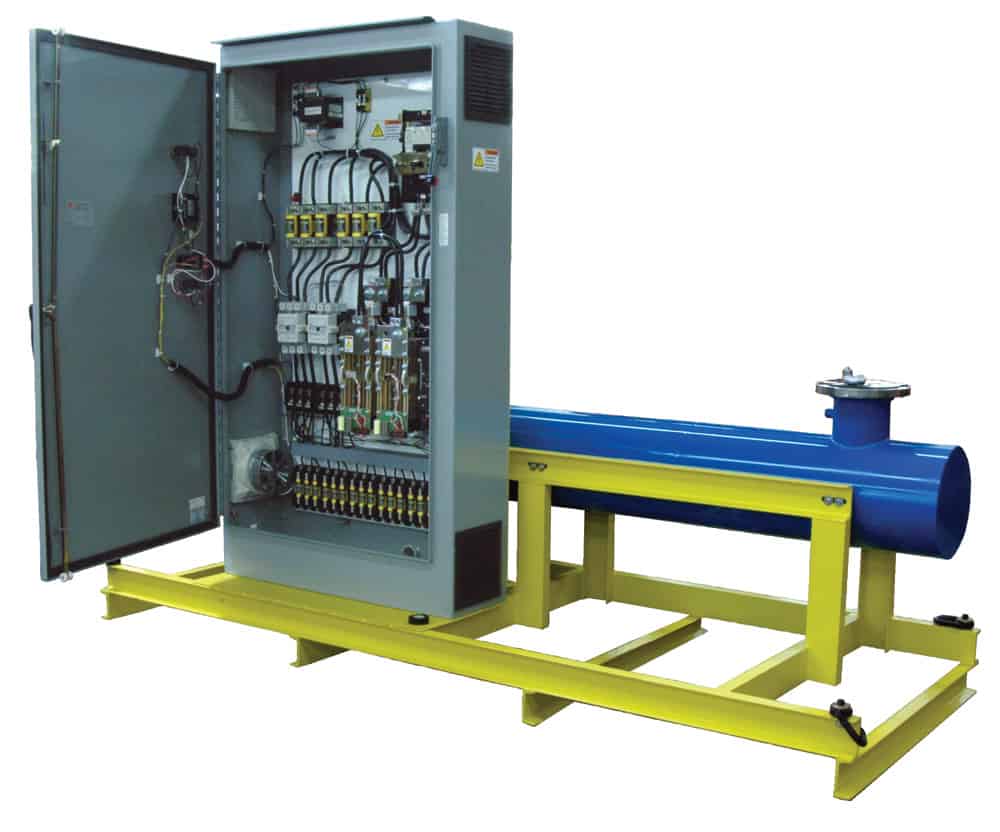

Sistema de calefacción eléctrico para la circulación de fluídos diversos

Panel de control

• Caja NEMA 12
• Controlador de temperatura PID TEC-4100
• Control de límite alto TEC-410 FM
• Controlador de potencia SCR 300A
• Seis circuitos de calefacción
• Ventilador de refrigeración y kit de filtro

Calentador de proceso

• Calentador trifásico de 200 KW, 480 V
• Caja de terminales NEMA 4
• Caudal: 80 GPM
• Presión de funcionamiento 0-150 PSIG

Aquí hay algunos detalles adicionales sobre los componentes :

• Panel de control: Este es el componente principal del sistema. Es responsable de controlar el funcionamiento del calentador y el ventilador. El panel de control que enumeró es un gabinete NEMA 12. Esto significa que está diseñado para ser instalado en un lugar peligroso. También cuenta con un control de temperatura TEC-4100 y un control de límite alto TEC-410. El control de temperatura se encarga de mantener la temperatura deseada del fluido. El control de límite alto es responsable de apagar el sistema si la temperatura del fluido sube demasiado.
• Calentador de proceso: Este es el componente principal del sistema. Se encarga de calentar el fluido. El calentador que enumeró es un calentador trifásico de 200 KW, 480 V. Esto significa que requiere 200 kilovatios de potencia y funciona a 480 voltios. También es un calentador trifásico, lo que significa que requiere tres líneas eléctricas separadas.
• Kit de filtro y ventilador de enfriamiento: este componente es responsable de enfriar el panel de control y el calentador. Es importante mantener fríos estos componentes para evitar el sobrecalentamiento y daños.
