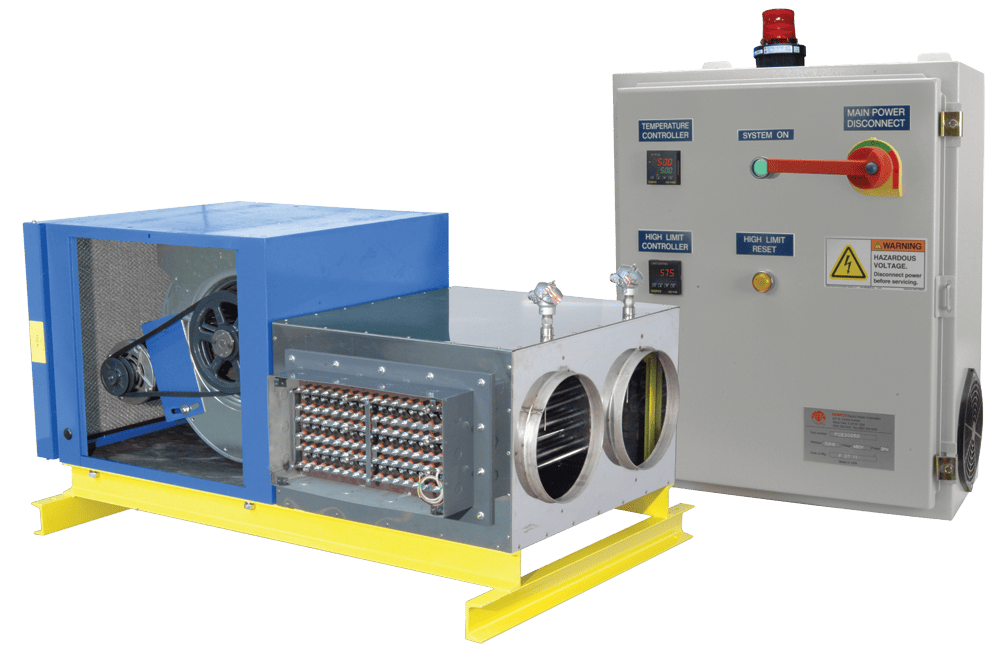

Sistema de calefacción eléctrico para conductos

Calentador de proceso

• 70KW, 380V, trifásico (3 circuitos de calefacción)
• TC de límite alto tipo K conectado al elemento
• Dos sensores de termopar de proceso

Soplador

• 1500 CFM
• Soplador y filtro centrífugo en línea con transmisión por correa
• Motor trifásico 215/380V

Panel de control

• Caja NEMA 12
• Control de temperatura modelo TEC-4100
• Control de límite alto modelo TEC-410
• Bocina de alarma audible y baliza intermitente

Aquí hay algunos detalles adicionales sobre los componentes:

• Calentador de proceso: Este es el componente principal del sistema. Se encarga de calentar el aire. El calentador que enumeró es un calentador trifásico de 70 KW, 380 V. Esto significa que requiere 70 kilovatios de potencia y funciona a 380 voltios. También es un calentador trifásico, lo que significa que requiere tres líneas eléctricas separadas.
• Soplador: Este componente es el encargado de hacer circular el aire a través del calefactor. El soplador que enumeró es un soplador de 1500 CFM. Esto significa que puede mover 1500 pies cúbicos de aire por minuto. También es un soplador centrífugo, lo que significa que utiliza la fuerza centrífuga para mover el aire.
• Panel de control: este componente es responsable de controlar el funcionamiento del calentador y el ventilador. El panel de control que enumeró es un gabinete NEMA 12. Esto significa que está diseñado para ser instalado en un lugar peligroso. También cuenta con un control de temperatura TEC-4100 y un control de límite alto TEC-410. El control de temperatura se encarga de mantener la temperatura del aire deseada. El control de límite alto es responsable de apagar el sistema si la temperatura del aire sube demasiado.
• Bocina de alarma audible y baliza intermitente: estos componentes se utilizan para alertar al operador si hay un problema con el sistema. La bocina de alarma audible sonará si se activa el control de temperatura o el control de límite alto. La baliza intermitente también parpadeará si se activa el control de temperatura o el control de límite alto.
