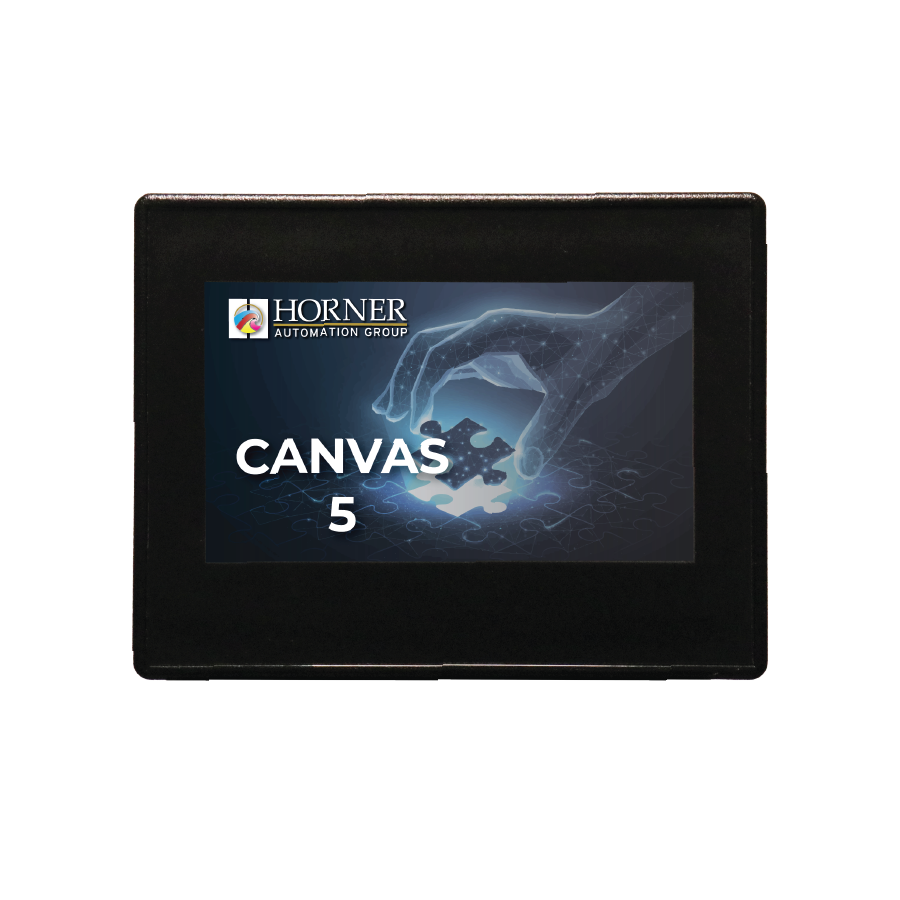

Modelo Canvas 5 Horner Automation Controlador All-in-One, Pantalla 4.3″ TFT, 12 I/O Integradas, Motor Gráfico Cscape 10, Ethernet, MQTT, WebMI
SOBRE ESTE ARTÍCULO
-
La Nueva Adición All-in-One: El Canvas 5 es una de las nuevas incorporaciones a la colección Canvas de controladores con E/S integradas. Al igual que toda la serie, combina un potente motor lógico (PLC), una interfaz de operador (HMI), redes avanzadas y puntos de E/S físicos en un solo dispositivo compacto.
-
Potencia Multinúcleo y Gráficos Cscape 10: Está impulsado por un SOM (System on Module) multinúcleo con núcleos dedicados para la lógica y los gráficos. Esto permite aprovechar al máximo el nuevo motor gráfico mejorado integrado con la plataforma Cscape 10.
-
Interfaz Brillante y Teclas Virtuales: Cuenta con una pantalla a color TFT de 4.3 pulgadas (480×272) que incorpora 5 teclas virtuales (en pantalla, incluyendo 4 teclas de función), ofreciendo un diseño frontal limpio y moderno. Utiliza el mismo tamaño de corte de panel que el modelo clásico X5 Prime.
-
I/O y Conectividad Integradas: Viene de fábrica con 12 puntos de E/S a bordo: 4 Entradas DC, 4 Salidas DC y 4 Entradas Analógicas (mA/V). En cuanto a comunicaciones, incluye un puerto Ethernet 10/100, puertos serie RS-232/485 y 1 puerto CAN integrado.
-
Preparado para el IIoT (Industria 4.0): Todos los modelos Canvas incluyen de serie herramientas avanzadas como programación en línea, soporte MQTT, características mejoradas de WebMI, IEC mejorado y soporte J1939. Además, cuenta con puertos USB-A y microSD para el almacenamiento de datos.
Precio vía cotización
Sin existencias
Métodos de pago:
Descripción
El Canvas 5 de Horner Automation es la solución perfecta para fabricantes de maquinaria (OEM) e integradores de sistemas que necesitan un control robusto en un formato de pantalla ligeramente más amplio que el Canvas 4, pero manteniendo una huella compacta. Este controlador All-in-One centraliza la inteligencia de su máquina al unificar el PLC, la pantalla táctil y las entradas/salidas en un solo equipo. Cumpliendo con la estricta normativa BABAA (Build America, Buy America Act), es un dispositivo de grado industrial diseñado para facilitar la transición y actualización de sistemas, ya que comparte exactamente el mismo tamaño de corte en panel que el popular modelo X5 Prime.
La arquitectura interna del Canvas 5 está diseñada para el alto rendimiento. Gracias a su procesador multinúcleo que separa las tareas de la interfaz gráfica de las operaciones de control, el equipo logra una velocidad de escaneo lógico ultrarrápida de 0.02 mS/K. Con 2 MB de memoria lógica, soporte de punto flotante y capacidad AutoTune PID, puede manejar operaciones matemáticas y lazos de control complejos sin esfuerzo. Todo esto mientras renderiza gráficos dinámicos y fluidos en su pantalla TFT de 4.3″, la cual ha reemplazado los botones físicos por teclas virtuales en pantalla para una experiencia de usuario más intuitiva a través del entorno Cscape 10.
A nivel de conectividad y expansión, el Canvas 5 está listo para interactuar con toda la planta. Aunque viene con 12 puntos de E/S analógicos y digitales integrados, puede gestionar hasta 2048 E/S digitales y 512 analógicas mediante la adición de módulos remotos SmartStix, SmartRail o SmartBlock a través de su puerto CsCAN o Ethernet. Además, está completamente equipado para el monitoreo remoto y el Internet Industrial de las Cosas (IIoT), ofreciendo soporte nativo para protocolos como Modbus TCP, Ethernet IP, BACnet IP, MQTT y WebMI, lo que le permite visualizar y controlar su proceso desde cualquier dispositivo con un navegador web.
Especificaciones
| Tipo de Dispositivo | Controlador All-in-One (PLC + HMI + I/O Integradas) |
|---|---|
| Pantalla e Interfaz | Pantalla TFT a color de 4.3” (480×272) con 5 teclas virtuales en pantalla |
| Memoria y Procesamiento | 2 MB de memoria lógica / Velocidad de escaneo de 0.02 mS/K |
| I/O Integradas a Bordo | 12 Puntos (4 Entradas DC, 4 Salidas DC, 4 Entradas Analógicas mA/V) |
| Capacidad Máxima de E/S | 2048 Digitales / 512 Analógicas (Soporta expansión SmartStix/Rail/Block) |
| Puertos de Comunicación | 1 LAN Ethernet (10/100), 1 CAN integrado, Puertos Serie (RS-232/485) |
| Protocolos de Planta (Factory) | Ethernet IP, Modbus TCP, BACnet IP, CsCAN, CANopen, J1939, DeviceNet |
| Integración IIoT y Acceso Remoto | MQTT, WebMI, Programación en línea |
| Capacidades Internas | 50,000 Registros de propósito general / 32,768 Bobinas internas |
| Almacenamiento Adicional | Ranura microSD y Puerto USB-A integrados |
| Software y Control | Motor gráfico Cscape 10 / Soporte AutoTune PID y Punto Flotante |
| Montaje | Mismo tamaño de corte de panel que el modelo X5 Prime |
