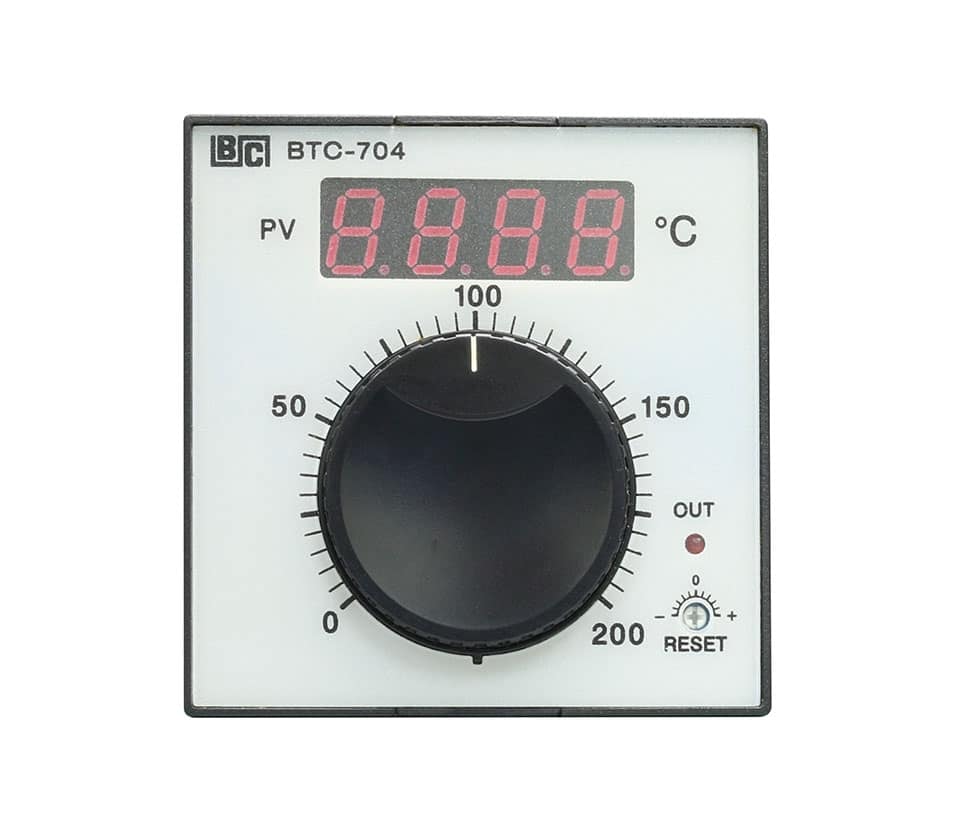

Controlador de Temperatura Analógico BTC-704 MPI Morheat, Diseño Compacto, Aprobado por UL/cUL
SOBRE ESTE ARTÍCULO
-
Control Simple y Eficiente: Este Controlador de Temperatura Analógico BTC-704 está diseñado para aplicaciones simples, ofreciendo modos de control seleccionables entre encendido/apagado (ON-OFF) o control proporcional de tiempo (P control), operando sin indicación de desviación.
-
Diseño Ultracompacto y Económico: Destaca por su perfil excepcionalmente corto con una profundidad de tan solo 86 mm. Esto facilita su instalación rápida en tableros y paneles con espacio muy limitado, garantizando siempre un bajo costo de adquisición.
-
Tecnología Avanzada de Precisión: Incorpora un circuito integrado de aplicación específica con ajuste por láser (Laser Trim ASIC) en su placa. Esta característica asegura una gran estabilidad térmica y facilita el cambio de rango de medición de manera sencilla.
-
Flexibilidad Operativa y Muestreo Rápido: Ofrece una tasa de muestreo de 3 lecturas por segundo para un monitoreo eficaz. Además, cuenta con una amplia selección de opciones de salida de control y es compatible con entradas de termopares y sensores RTD.
-
Seguridad y Certificaciones Industriales: Equipado con protección contra ruptura de sensor (Upscale) para evitar daños en la maquinaria. Cumple con los más altos estándares globales, contando con certificaciones de seguridad UL y cUL, así como normativas europeas EMC, LVD y CE.
Precio vía cotización
Sin existencias
Métodos de pago:
Descripción
El Controlador de Temperatura Analógico BTC-704 de MPI Morheat es la solución práctica y económica para procesos de manufactura que requieren un manejo térmico básico y altamente confiable. Este dispositivo está diseñado específicamente para aplicaciones industriales donde no es necesaria una indicación visual de la desviación. Su panel intuitivo permite a los operadores elegir de manera flexible entre un modo de control de encendido/apagado (ON-OFF) o un control proporcional de tiempo, según las exigencias operativas de su maquinaria.
La eficiencia de este BTC-704 se sustenta en su tecnología interna, la cual integra un avanzado circuito Laser Trim ASIC. Esto no solo le otorga una precisión de ±2% del span y una formidable resistencia a las interferencias electromagnéticas (con un CMRR de 120 dB y NMRR de 60 dB), sino que también facilita enormemente la adaptación de rangos en campo. Sumado a su rendimiento electrónico, su chasis compacto de apenas 86 mm de profundidad resuelve los problemas de montaje en paneles de automatización saturados.
A nivel de conectividad y resguardo del sistema, el equipo es sumamente versátil, soportando termopares industriales estándar (tipo J y K) y sensores RTD PT100 de 3 hilos con una velocidad de muestreo de tres veces por segundo. Para proteger la integridad de su línea de producción ante fallas imprevistas, incluye compensación de unión fría y protección contra la ruptura del sensor (llevando la señal a escala superior o upscale). Respaldado por rigurosas certificaciones UL, cUL y normativas CE, este controlador garantiza una operación segura y sin interrupciones.
Especificaciones
| Tipo de Dispositivo | Controlador de temperatura analógico (Modelo BTC-704) |
|---|---|
| Entradas de Termopar (T/C) | Tipo J, K |
| Entradas RTD | 3 hilos PT 100 ohms, DIN o JIS |
| Opciones de Rango | Amplia selección (Consultar información de pedido) |
| Precisión | ±2 % del span (rango) |
| Tasa de Muestreo | 3 veces / segundo |
| Compensación de Unión Fría | ±0.1 °C / 1 °C |
| Rechazo de Resistencia del Cable RTD | (0.1 °C – 0.025% de la lectura del PV) / ohm |
| Protección contra Ruptura de Sensor | Upscale (Escala superior) |
| Resistencia Externa Máxima | 100 ohms máximo |
| Rechazo de Modo Normal (NMRR) | 60 dB |
| Rechazo de Modo Común (CMRR) | 120 dB |
| Modos de Control | Seleccionable ON-OFF o Proporcional de tiempo |
