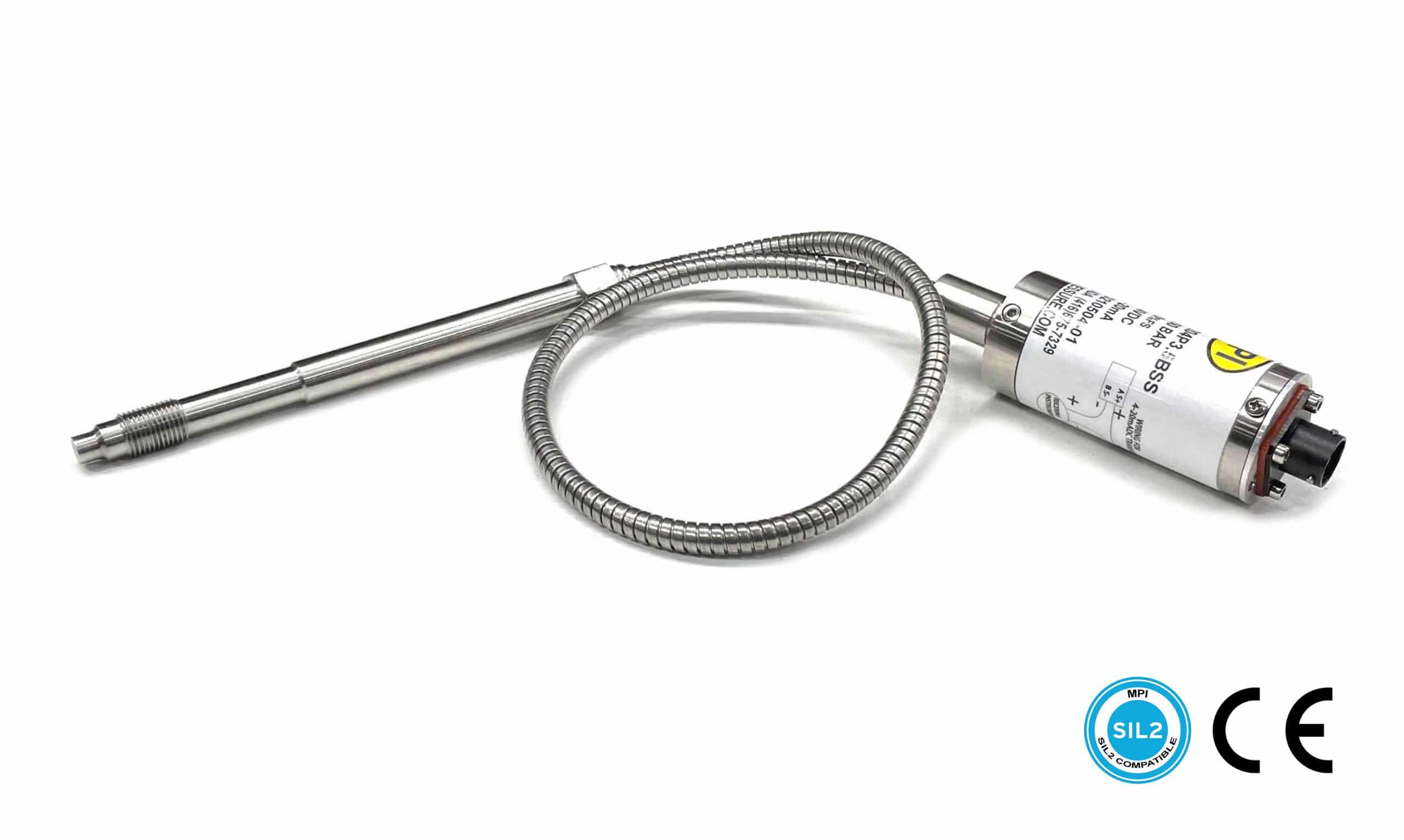

Mercurio mV/V – Transductor de Presión de Fusión MPI Morheat, Alta Temperatura
SOBRE ESTE ARTÍCULO
-
Diseño Clásico y Confiable: Este transductor de presión estándar utiliza el diseño original y comprobado durante más de 50 años en la industria de extrusión e inyección de plásticos para garantizar lecturas exactas y duraderas.
-
Mecanismo de Relleno de Mercurio: Opera mediante un sistema capilar interno relleno de mercurio que proporciona una excelente estabilidad térmica, permitiendo que el equipo soporte temperaturas operativas máximas de hasta 400 °C (750 °F).
-
Precisión de Grado Industrial: Equipado con una robusta galga extensiométrica basada en un puente de Wheatstone de 350 ohmios, la cual convierte la deflexión mecánica en una señal eléctrica altamente precisa (salida estándar de 0-3.33mV/V).
-
Compatibilidad Universal: Diseñado estructural y electrónicamente para ser un reemplazo directo y 100% compatible con los modelos de las principales marcas del mercado, incluyendo Dynisco, Gefran, GP50 y Gentran.
-
Calibración y Construcción Superior: Incorpora una resistencia interna (shunt) para facilitar una calibración rápida al 80% de la escala completa. Su chasis estándar incluye una rosca 1/2-20 UNF y un diafragma de Inconel de alta resistencia al desgaste y la corrosión.
Precio vía cotización
Disponible para reserva
Métodos de pago:
Descripción
El Transductor de Presión de Fusión de Mercurio mV/V de MPI Morheat representa el estándar definitivo en la medición de presión para el procesamiento de polímeros. Basado en el diseño original que ha impulsado a la industria durante cinco décadas, este equipo ofrece una combinación inigualable de confiabilidad y precisión mecánica para líneas de extrusión bajo altas temperaturas de hasta 400 °C (750 °F).
El funcionamiento de este dispositivo radica en su impecable transmisión física. La presión ejercida por el polímero fundido desvía un diafragma principal endurecido; esta fuerza se transmite fielmente a través de un capilar lleno de mercurio hacia un diafragma secundario ubicado en el área electrónica. Sobre este último se asienta una confiable galga extensiométrica (puente de Wheatstone de 350 ohmios) encargada de medir la deflexión y generar una señal en milivoltios (mV/V) estrictamente proporcional a la presión del sistema.
Para facilitar la puesta en marcha y el mantenimiento preventivo, el transductor integra una resistencia Rcal (shunt) montada en la galga extensiométrica, permitiendo a los técnicos realizar una calibración rápida a un 80% del valor de escala completa. Es importante señalar que, al ser un transductor de señal en milivoltios, este equipo debe utilizarse en conjunto con un indicador de presión de fusión especializado que disponga de entrada para galga extensiométrica de 6 hilos.
La robustez estructural de este equipo está garantizada para soportar el castigo de los entornos de manufactura más agresivos. Viene de serie con conexión roscada 1/2-20 UNF y un diafragma de aleación de Inconel. Para procesos altamente abrasivos o corrosivos, MPI permite configuraciones personalizadas que incluyen diafragmas en Hastelloy C-276, revestimientos avanzados de nitruro de titanio (TiN o TiAlN), roscas métricas (M18, M14) y una cubierta externa con certificación IP65 resistente al agua.
Especificaciones
| Tipo de Dispositivo | Transductor de presión de fusión (Sistema de Mercurio) |
|---|---|
| Temperatura Máxima Operativa | 400 °C (750 °F) |
| Rangos de Presión Disponibles | Desde 0-300 psi hasta 0-30,000 psi |
| Fluido de Transmisión | Capilar relleno de mercurio para estabilidad térmica |
| Salidas del Transductor | 0-3.33mV/V estándar (Opcional: 2.0 / 2.5mV/V) |
| Galga Extensiométrica | Puente de Wheatstone de 350 ohmios |
| Conexión de Proceso (Estándar) | Rosca 1/2-20 UNF |
| Material del Diafragma | Inconel de alta resistencia (Opcional: Hastelloy C-276) |
| Sistema de Calibración | Resistencia Shunt interna al 80% de la escala completa |
| Compatibilidad de Marcas | Reemplazo directo para Dynisco, Gefran, GP50, Gentran |
| Opciones de Recubrimiento | Nitruro de titanio (TiN), Nitruro de titanio y aluminio (TiAlN) |
| Opciones de Roscas | Estándar UNF, Opcional: M18x1.5, M14x1.5, M10x1, etc. |
| Protección Ambiental | Opcional IP65 (Resistente al agua) |
