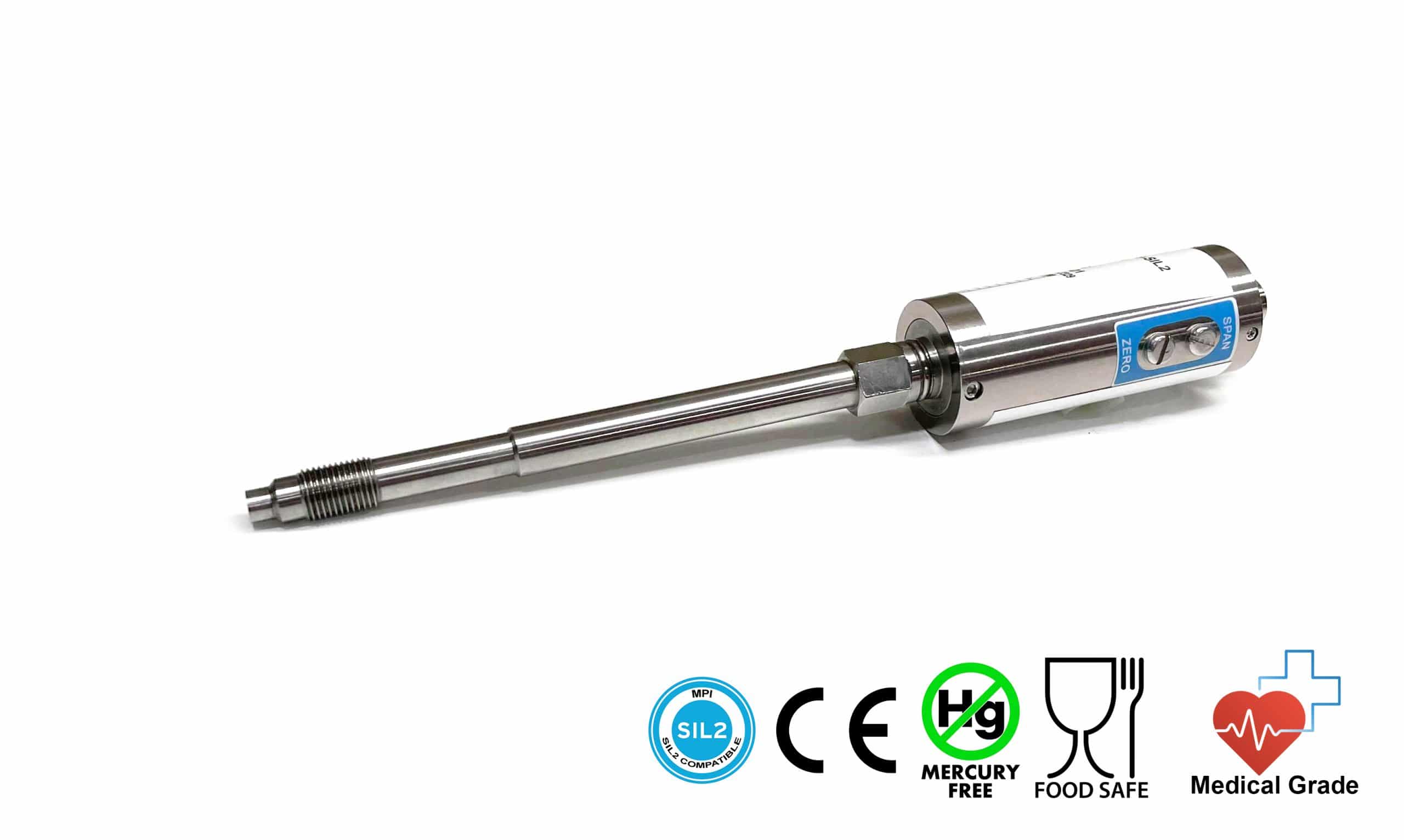

NaK – Transductor y Transmisor de Presión de Fusión MPI Morheat, Alta Temperatura, Grado Alimenticio / Médico
SOBRE ESTE ARTÍCULO
-
Alta Temperatura y Grado Sanitario: Ideal para el procesamiento de polímeros de ingeniería a temperaturas extremas (hasta 538 °C / 1000 °F). Su composición cumple con las exigentes normativas FDA/USDA para aplicaciones médicas, farmacéuticas y alimentarias.
-
Mecanismo Avanzado NaK: Este Transductor y Transmisor de Presión de Fusión NaK utiliza un sistema capilar interno relleno de fluido NaK (aleación de sodio-potasio) que asegura una excelente estabilidad térmica para transferir la presión de manera exacta a un segundo diafragma.
-
Amplia Compatibilidad e Integración: Es 100% compatible para el reemplazo directo de marcas líderes como Dynisco, Gefran, GP50 y Gentran. Los transmisores son ideales para integrarse rápidamente en sistemas PLC mediante salidas de señal estándar (4-20mA, 0-10VDC, etc.).
-
Calibración Simplificada: Incorpora una resistencia interna Rcal (shunt) montada directamente en la galga extensiométrica. Esto permite al operador realizar una calibración rápida, sencilla y segura al 80% de la escala completa del dispositivo.
-
Construcción Robusta y Personalizable: Fabricado de serie con rosca 1/2-20 UNF y diafragma de Inconel para una altísima resistencia al desgaste y la corrosión. Ofrece recubrimientos opcionales (TiN, TiAlN), diafragmas de Hastelloy C-276 y protección IP65.
Precio vía cotización
Disponible para reserva
Métodos de pago:
Descripción
El Transductor y Transmisor de Presión de Fusión NaK de MPI Morheat es la solución de grado especializado para líneas de extrusión e inyección que demandan capacidades de altísima temperatura, soportando operaciones continuas de hasta 538 °C (1000 °F).
A diferencia de los sensores estándar, este equipo está diseñado estrictamente para cumplir con las regulaciones de la FDA y el USDA, lo que lo hace un componente indispensable en la manufactura de envasado de alimentos, dispositivos médicos y aplicaciones farmacéuticas donde la seguridad del material es un factor crítico.
A nivel de ingeniería, este Transductor y Transmisor de Presión de Fusión NaK opera mediante un mecanismo físico altamente sofisticado. La presión del proceso industrial desvía un primer diafragma de medición robusto; esta desviación se transfiere fielmente a través de un pequeño sistema capilar relleno de fluido térmico NaK hacia un segundo diafragma ubicado en la carcasa electrónica.
Allí, una galga extensiométrica de alta precisión mide la deflexión y genera una señal eléctrica directamente proporcional a la presión del sistema, garantizando lecturas estables y fiables en todo momento.
Para maximizar la eficiencia en el mantenimiento de la planta, el dispositivo cuenta con una resistencia interna de calibración (shunt) que permite realizar ajustes rápidos al 80% de la escala total sin necesidad de equipos de testeo complejos.
Es importante notar que los equipos que actúan solo como transductores requieren un indicador de presión especial con entrada de seis hilos, mientras que los modelos transmisores ya vienen acondicionados para arquitecturas PLC, entregando señales analógicas directas como 4-20mA o 0-10VDC.
La durabilidad a largo plazo está garantizada incluso en los entornos plásticos más corrosivos. Viene equipado de fábrica con una conexión roscada estándar 1/2-20 UNF y un diafragma principal fabricado en aleación de Inconel.
Para procesos industriales aún más abrasivos, MPI ofrece una personalización completa que incluye diafragmas de Hastelloy C-276, revestimientos endurecedores de nitruro de titanio (TiN o TiAlN), certificación de impermeabilidad IP65 y adaptaciones a roscas métricas, asegurando un encaje perfecto y un reemplazo sin problemas para equipos preexistentes.
Especificaciones
| Tipo de Dispositivo | Transductor y transmisor de presión de fusión (Sistema NaK) |
|---|---|
| Temperatura Máxima Operativa | 538 °C (1000 °F) |
| Rangos de Presión Disponibles | Desde 0-300 psi hasta 0-30,000 psi |
| Fluido de Transmisión | Capilar relleno de fluido térmico estable NaK |
| Salidas del Transductor | 0-3.33mV/V estándar (Opcional: 2.0 / 2.5mV/V) |
| Salidas del Transmisor | 4-20mA, 0-10VDC (Opcional: 0-5V, 1-11V, 0.5-9.5VDC) |
| Conexión de Proceso (Estándar) | Rosca 1/2-20 UNF |
| Material del Diafragma | Inconel resistente a la corrosión (Opcional: Hastelloy C-276) |
| Sistema de Calibración | Resistencia Shunt interna al 80% de la escala completa |
| Compatibilidad de Marcas | Dynisco, Gefran, GP50, Gentran |
| Opciones de Recubrimiento | Nitruro de titanio (TiN), Nitruro de titanio y aluminio (TiAlN) |
| Opciones de Roscas | Estándar UNF, Opcional: M18x1.5, M14x1.5, M10x1, etc. |
| Protección Ambiental | Opcional IP65 (Resistente al agua) |
| Regulaciones Soportadas | Adecuado para aplicaciones FDA, USDA, Alimenticias y Médicas |
